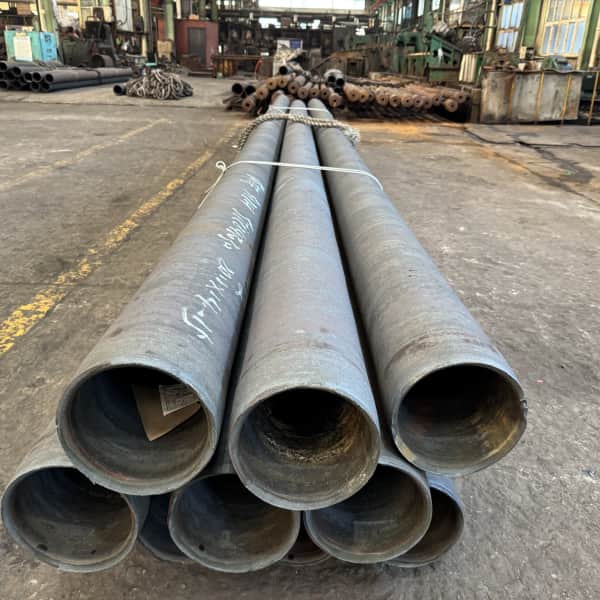

Ống liền mạch AL6XN

Ống liền mạch AL6XNlà thép không gỉ siêu austenit mà các kỹ sư hàng hải và hóa học chỉ định khi nước biển là môi trường và 316L là vấn đề cần bảo trì. Hợp kim, UNS N08367, mang lượng molypden gấp đôi so với 316L, một lượng nitơ cố ý bổ sung và niken ở mức 23,5-25,5% - sự kết hợp đã nâng nó ra khỏi họ austenit thông thường và trở thành loại vật liệu có khả năng giữ được nước biển ấm, nước muối clorua và các dòng quá trình oxy hóa-khử.

Thông số kỹ thuật ống thép không gỉ ASTM A312 AL6XN

Thông số kỹ thuật	ASTM A312 / ASME SA312
đặc điểm kỹ thuật kích thước	ANSI/ASME B36.19M, ANSI/ASME B36.10M
Kích thước ống liền mạch / hàn	1/8”NB – 24”NB
Kích thước ống EFW	6" NB – 48" NB
Đường kính ngoài	OD 6,00 mm lên tới OD 914,4 mm, Kích thước lên tới 24" NB
Sản xuất hình dạng	Thủy lực, tròn, hình chữ nhật, hình vuông, hình lục giác, mài giũa
Kỹ thuật sản xuất	Liền mạch / Hàn / ERW / Chế tạo / CDW / Hàn tia X 100%
Lịch trình phạm vi độ dày	SCH 5, SCH10, SCH 40, SCH 80, SCH 80S, SCH 160, SCH XXS, SCH XS
Các loại đầu ống	Đầu trơn, Đầu vát, Đầu có rãnh, TBE (Có ren cả hai đầu)
Vật liệu tương đương	00Cr20Ni24Mo6N, AL6XN, AL6XN cộng (ATI)

Liên hệ ngay

Vị trí của AL6XN: dòng siêu austenit 6Mo

Viết tắt "6Mo" đặt tên cho họ: thép không gỉ siêu austenit với 6% molypden, trong đó AL6XN, 254SMO và Hợp kim 926 là những thành viên được biết đến nhiều nhất.



Điều làm nên sự khác biệt của AL6XN trong dòng này là sự cân bằng của nó - niken ở mức 24% với molypden ở mức 6,3% và nitơ ở mức 0,22% mang lại cho nó một cấu trúc ổn định, austenit hoàn toàn chống lại các vấn đề về pha sigma của các loại hợp kim cao hơn và nó được cung cấp trong điều kiện ủ để giữ cho hợp kim dẻo và có thể hàn được.



Kết quả thực tế là một hợp kim vượt trội hơn 316L về khả năng ăn mòn rỗ và kẽ hở, đạt hiệu suất tương đương với các hợp kim gốc niken về hiệu suất trong nước biển và có giá thành chỉ bằng một phần hợp kim niken.



Những con số mà các kỹ sư trích dẫn cho AL6XN là chỉ số ăn mòn của nó. PREN (tương đương điện trở rỗ) xấp xỉ 47, được tính bằng Cr + 3.3Mo + 16N - cao hơn nhiều so với 22-25 của 316L và cao hơn hầu hết các loại song công - và nhiệt độ rỗ tới hạn trong thử nghiệm clorua tiêu chuẩn vượt xa các loại austenit.



Trong thực tế, điều này có nghĩa là ống AL6XN có thể mang nước biển ấm, có ga đến các hố 316L trong vòng vài tháng và nó chống lại sự tấn công của kẽ hở dưới các miếng đệm và cặn lắng vốn là chế độ hư hỏng thông thường của đường ống không gỉ trong dịch vụ hàng hải.



Thành phần hóa học theo tiêu chuẩn ASTM B804

Các giới hạn thành phần bên dưới tuân theo tiêu chuẩn ASTM B804, thông số kỹ thuật ống liền mạch cho UNS N08367. Sắt là yếu tố cân bằng.



Yếu tố	Giới hạn thành phần, %
Cr	20.0 - 22.0
Ni	23.5 - 25.5
Mo	6.0 - 7.0
N	0.18 - 0.25
C	0.03 max
Mn	2.0 max
Sĩ	1.0 max
P	0.04 max
S	0.03 max
Củ	0.75 max
Fe	Sự cân bằng



Ba hàng thiết lập hiệu suất ăn mòn. Hàng molypden ở mức 6,0-7,0% là lớp bảo vệ chính: nó ổn định màng thụ động trong môi trường clorua và là động lực chính tạo ra khả năng chống rỗ và kẽ hở.



Hàng nitơ ở mức 0,18-0,25% hoạt động với molypden - nitơ làm tăng khả năng chống rỗ và, trong dung dịch rắn, tăng thêm độ bền: năng suất tối thiểu 310 MPa cao hơn khoảng 40% so với 316L mà không bị mất độ dẻo.



Hàng niken ở mức 23,5-25,5% giữ cho cấu trúc hoàn toàn austenit và mang lại khả năng chống lại sự ăn mòn do ứng suất clorua của hợp kim vượt xa các loại austenit thông thường. Lượng carbon thấp ở mức tối đa 0,03% có nghĩa là hợp kim không bị nhạy cảm trong quá trình hàn, do đó nó có thể được đưa vào dịch vụ clorua trong điều kiện hàn.



Tính chất cơ học theo tiêu chuẩn ASTM B804

ASTM B804 yêu cầu các đặc tính cơ học tối thiểu sau đây đối với ống liền mạch AL6XN trong điều kiện ủ:



Tài sản	Giá trị tối thiểu (ASTM B804)
Độ bền kéo	655 MPa (95 ksi)
Cường độ năng suất, bù 0,2%	310 MPa (45 ksi)
Độ giãn dài	30%



Giá trị sản xuất điển hình là độ bền kéo khoảng 760 MPa và năng suất 380 MPa với độ giãn dài 40%. Việc tăng cường nitơ là lý do khiến hiệu suất cao đối với loại austenit, chuyển trực tiếp thành thành áp suất mỏng hơn cho cùng một nhiệm vụ. Độ giãn dài đủ để uốn và cán, đồng thời hợp kim được chế tạo theo tiêu chuẩn thực hành tại xưởng austenit.



Tính chất vật lý và chỉ số ăn mòn

Tài sản	Giá trị
Tỉ trọng	8,06 g/cm³
PREN (Cr + 3.3 Mo + 16 N)	Xấp xỉ. 47
Kết cấu	Hoàn toàn austenit, không có từ tính
Mô đun đàn hồi	195 GPa (xấp xỉ)
Phạm vi nhiệt độ dịch vụ	Làm lạnh đến ~ 540 độ liên tục



Kích thước ống và hình thức giao hàng

Ống liền mạch AL6XN được cung cấp trong phong bì sau, với kích thước dự án theo yêu cầu:



tham số	Phạm vi
Đường kính ngoài	6,0 mm đến 273 mm (lớn hơn theo yêu cầu)
Độ dày của tường	0,5 mm đến 25,4 mm, lịch trình và tùy chỉnh
Chiều dài	Cố định 6 m / 12 m hoặc cắt theo chiều dài
Kết thúc kết thúc	Đầu trơn, vát hoặc ren theo yêu cầu
Điều kiện giao hàng	Dung dịch được ủ và ngâm



Điều kiện ủ là điều kiện tiêu chuẩn và duy nhất được sử dụng cho dịch vụ clorua: cấu trúc austenit hoàn toàn, carbon thấp là yếu tố làm cho khả năng chống ăn mòn của hợp kim trở nên đáng tin cậy và nhà chế tạo không áp dụng xử lý nhiệt thêm. Đối với thiết kế áp suất, năng suất được tăng cường bằng nitơ cho phép các bức tường mỏng hơn 316L ở cùng mức công suất, đây là một phần của phương trình chi phí của hợp kim so với các loại austenit.



Ứng dụng điển hình

Ống AL6XN được chỉ định trong đó môi trường clorua và lịch sử hư hỏng của các cấp thấp hơn quyết định vật liệu:



Ứng dụng	Tại sao AL6XN được sử dụng
Hệ thống đường ống và nạp nước biển	Khả năng chống rỗ và kẽ hở trong nước biển có ga ấm
Tiện ích nền tảng ngoài khơi và nước chữa cháy	Độ tin cậy trong dịch vụ clorua mà không cần chi phí hợp kim niken
Nhà máy khử muối (thẩm thấu nhiệt và thẩm thấu ngược)	Khả năng chống lại liều lượng nước muối và clo đậm đặc
Đường ống xử lý hóa học có clorua và axit	Sức đề kháng rộng trong môi trường oxy hóa khử hỗn hợp
Bộ trao đổi nhiệt và bình ngưng	Hiệu suất kẽ hở tại các vị trí tấm ống và miếng đệm
Đường ống khử lưu huỳnh và lọc khí thải	Khả năng chống ngưng tụ axit, giàu clorua



Trong mỗi dịch vụ, hợp kim được chọn dựa trên dữ liệu lỗi được ghi lại: trong đó các vết nứt 316L hoặc vết nứt SCC trong dịch vụ clorua ấm, AL6XN sẽ thu hẹp khoảng cách với chi phí thấp hơn nhiều so với hợp kim gốc niken. Hợp kim cũng là một câu trả lời tiêu chuẩn trong đó yêu cầu hiệu suất 6Mo nhưng nguồn cung cấp 254SMO hoặc 926 lại bất tiện vì ba loại này thường xuyên có thể thay thế cho nhau trong thiết kế.



Hàn và chế tạo

AL6XN được hàn bằng chất độn niken siêu hợp kim, phổ biến nhất là ERNiCrMo-3 (loại Hợp kim 625) trên mỗi AWS A5.14, tạo ra kim loại hàn có khả năng chống ăn mòn ít nhất bằng vật liệu cơ bản.



Không cần làm nóng trước và đế có hàm lượng carbon thấp có nghĩa là vùng chịu ảnh hưởng nhiệt giữ khả năng chống ăn mòn ở trạng thái như khi hàn. Thực hành hàn tuân theo kỷ luật austenit: làm sạch bề mặt, kiểm soát nhiệt đầu vào và khí trơ hỗ trợ ở chân răng.



Hợp kim có thể uốn cong và cuộn nguội dễ dàng bằng dụng cụ austenit tiêu chuẩn và được gia công với các nguyên tắc tương tự như các loại không gỉ có hàm lượng molypden cao.



Những gì cần chỉ định trên đơn đặt hàng

Để giữ cho câu hỏi AL6XN được rõ ràng, hãy nêu rõ những điều sau:



• Cấp và tiêu chuẩn: "Ống liền mạch AL6XN, UNS N08367, theo tiêu chuẩn ASTM B804"
• Kích thước: OD x tường tính bằng milimét hoặc NPS + lịch trình
• Điều kiện: dung dịch ủ và ngâm
• Chiều dài và phần cuối: chiều dài cố định hoặc ngẫu nhiên, đầu trơn hoặc vát
• Chứng chỉ: EN 10204 3.1 với kết quả hóa học về nhiệt, độ bền kéo và phân tích nitơ được báo cáo



AL6XN là hợp kim 6Mo mà người mua hàng hải và dịch vụ clorua chọn ở giữa bảng hiệu suất chi phí: nó không phải là lựa chọn rẻ nhất - 316L - và nó không phải là lựa chọn tối ưu - hợp kim niken - nhưng nó là hợp kim giữ nước biển ấm mà không trở thành chương trình bảo trì. Quyết định về thông số kỹ thuật là quyết định về clorua: khi môi trường là nước biển, nước muối hoặc nước xử lý chứa nhiều clorua, AL6XN là hợp kim để làm điểm chuẩn.
