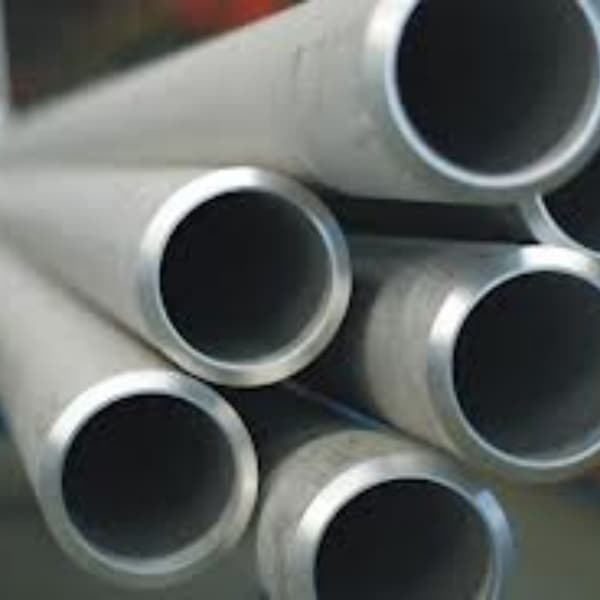

Ống Monel UNS N04400
1. Tiêu chuẩn: ASTM B165,ASTM B163,ASTM B474,ASTM B725
2. Đường kính: 4.0 - 1219.2 mm
3. Độ dày của tường: 0,5 đến 20 mm
4. Chiều dài: Chiều dài ngẫu nhiên đơn, Chiều dài ngẫu nhiên đôi và tùy chỉnh
5. Lớp: Monel 400, UNS N04400, WNR.2.4360
Ống Monel UNS N04400là đặc trưng của dòng hợp kim đồng-niken. Nó đã được sử dụng liên tục trong công nghiệp trong hơn một thế kỷ vì nó làm rất tốt một điều: nó chịu được nước biển, axit flohydric và kiềm mạnh với chi phí thấp hơn nhiều so với các hợp kim niken như Inconel 625 hoặc Hastelloy C276. Nếu dự án của bạn liên quan đến nước muối, axit HF hoặc dịch vụ ăn da thì đây thường là hợp kim đầu tiên mà kỹ sư vật liệu hỏi đến.
Mẫu sản phẩm
Thanh & Que
Tấm & Tấm
Cuộn & Dải
Ống & Ống
Lắp: Mặt bích, Tee, Khuỷu tay, Bộ giảm tốc, v.v.
Rèn: Vòng, Trục, Vòng tròn, Khối, v.v.
Monel 400 là gì?
Monel 400 là hợp kim đồng niken- có thành phần danh nghĩa là 63% niken và 28–34% đồng, cùng với một lượng nhỏ sắt, mangan, cacbon và silicon. Nó được xác định bởi:
- UNS N04400
- Werkstoff 2.4360(ký hiệu Châu Âu)
- ASTM B165- ống và ống liền mạch
- ASTM B725- ống và ống hàn
- ASME SB165 / SB725- áp suất-mã tàu tương đương
Hợp kim này là một pha-và duy trì trạng thái austenit ở mọi nhiệt độ cho đến điểm nóng chảy, nghĩa là nó không thể được làm cứng bằng cách xử lý nhiệt. Nó có từ tính ở nhiệt độ phòng - điều khiến nhiều người mua ngạc nhiên - và nó chỉ có thể được tăng cường bằng cách gia công nguội. Thay vào đó, Monel K{6}}500 đi theo lộ trình lão hóa-, đó là lý do tại sao nó là thành viên có độ bền cao hơn trong nhóm.
Thành phần hóa học (ASTM B165)
| Yếu tố | Thông số kỹ thuật (wt%) | Đặc trưng |
|---|---|---|
| Niken (bao gồm coban) | 63,0 phút | 66.5 |
| đồng | 28.0 – 34.0 | 31.5 |
| Sắt | tối đa 2,5 | 1.2 |
| Mangan | tối đa 2,0 | 0.9 |
| Cacbon | tối đa 0,30 | 0.12 |
| Silicon | tối đa 0,50 | 0.15 |
| lưu huỳnh | tối đa 0,024 | 0.005 |
Sự cân bằng đồng niken-là yếu tố tạo nên đặc điểm nhận dạng của hợp kim. Nếu MTR hiển thị niken dưới 63% hoặc đồng ngoài ngưỡng 28–34% thì vật liệu đó không đáp ứng tiêu chuẩn bất kể chứng chỉ có ghi gì.
Tính chất cơ học (ASTM B165 / B725)
Ống được cung cấp ở trạng thái ủ phải đáp ứng các yêu cầu tối thiểu sau:
| Tài sản | Liền mạch (B165) | Hàn (B725) |
|---|---|---|
| Độ bền kéo | 70 ksi (483 MPa) | 70 ksi (483 MPa) |
| Cường độ năng suất (bù 0,2%) | 28 ksi (193 MPa) | 25 ksi (172 MPa) |
| Độ giãn dài trong 2 in (50 mm) | 35% | 30% |
| Độ cứng (điển hình) | 60 – 85 HRB | 60 – 85 HRB |
Sản phẩm-kéo nguội hoặc giảm ứng suất-có thể được cung cấp ở cường độ cao hơn, nhưng các giá trị ủ ở trên là tham chiếu của hầu hết các thông số kỹ thuật của dự án. Nếu thiết kế của bạn cần năng suất tối thiểu cao hơn, hãy nêu rõ điều đó trong đơn đặt hàng - nó sẽ thay đổi lộ trình sản xuất và giá cả của nhà máy.
Tính chất vật lý
| Tài sản | Giá trị |
|---|---|
| Tỉ trọng | 8,80 g/cm³ (0,319 lb/in³) |
| phạm vi nóng chảy | 1300 – 1350 độ (2370 – 2460 độ F) |
| Độ dẫn nhiệt | 21.8 W/m·K |
| Điện trở suất | 51,3 µΩ·cm |
| Mô đun đàn hồi | 179 GPa (26.000 ksi) |
| Nhiệt độ Curie | ~21 độ (nhiệt độ phòng - do đó có từ tính) |
| Coef. mở rộng (20 – 100 độ) | 13,9 µm/m· độ |
Khả năng chống ăn mòn: Những gì nó xử lý được - và những gì nó không xử lý được
Đây là nơi Monel 400 kiếm được tiền và là nơi người mua thường sử dụng sai nó nhất.
| Môi trường | Hiệu suất Monel 400 |
|---|---|
| Nước biển chảy | Tuyệt vời - khả năng ăn mòn nói chung rất thấp, có khả năng chống rỗ clorua khi dòng chảy nhanh |
| Nước biển đọng / kẽ hở | Dễ bị ăn mòn kẽ hở - tránh chân chết; sử dụng 625 hoặc siêu song công ở những kẽ hở chật hẹp |
| Axit flohydric (tất cả nồng độ, cho đến khi sôi) | Tuyệt vời - hợp kim dịch vụ HF cổ điển |
| Axit sulfuric loãng (có ga) | Tốt lên tới ~80 độ và nồng độ thấp |
| Chất kiềm mạnh/xút ăn da | Tuyệt vời ở nhiệt độ cao |
| Axit oxy hóa (nitric, sulfuric đậm đặc) | - kém sẽ bị ăn mòn |
| Clo ướt / clo dioxide | Không phù hợp |
Mẫu sản phẩm và kích cỡ có sẵn
Ống Monel 400 được sản xuất như sau:
- Liền mạch (ASTM B165)- NPS 1/8" đến 12", lập lịch từ 10S đến 160S, độ dài ngẫu nhiên hoặc cắt
- Hàn (ASTM B725)- đường kính lớn hơn và thành nhẹ hơn,-hiệu quả về mặt chi phí đối với các mạch không-quan trọng
- Cắt-theo-chiều dài- độ dài tùy chỉnh để lưu trữ prefab và cài đặt trang web
Tình trạng sẵn có của hàng hóa thay đổi theo lô hàng, vì vậy cách nhanh nhất để kiểm tra NPS, tiến độ và số lượng là gửi trực tiếp danh sách kích thước. Hầu hết các yêu cầu chúng tôi thấy đều dành cho NPS 1/2" đến 6", Sch 40S và 80S. Theo quy định, liền mạch là mặc định cho dịch vụ áp suất trên 150 psi; được hàn với chụp X quang đầy đủ là một giải pháp thay thế có thể chấp nhận được cho các đường-áp suất thấp hơn.
Ứng dụng điển hình
| Ngành công nghiệp | Ống Monel 400 được sử dụng ở đâu |
|---|---|
| Hàng hải & ngoài khơi | Dây chuyền xử lý nước biển, trục bơm và chân vịt, ống thiết bị hàng hải |
| Xử lý hóa chất | Thiết bị alkyl hóa HF, dây chuyền lưu trữ và vận chuyển axit flohydric, bộ trao đổi nhiệt |
| Sản xuất dầu khí | Dịch vụ sửa chữa lỗ khoan và bề mặt trang trí, các bộ phận đầu giếng, van và bộ phận bên trong máy bơm |
| Tinh chế | Hệ thống trên cao đơn vị thô, dịch vụ amin, ống trao đổi nhiệt |
| Ăn da/clo-kiềm | Thiết bị bay hơi và đường ống xút |
| Thực phẩm & dược phẩm | Đường dây tiếp xúc với chất tẩy rửa clorua và nước muối |
Monel 400 vs Monel K-500 vs 316L: So sánh nhanh
| Tài sản | Monel 400 (N04400) | Monel K-500 (N05500) | 316L (S31603) |
|---|---|---|---|
| Hệ thống cơ sở | đồng-niken | Niken-đồng (đã già-cứng lại) | Thép không gỉ |
| Độ bền kéo | 70 ksi | 110 – 130 ksi (tuổi) | 70 ksi |
| Hiệu suất nước biển | Tuyệt vời (chảy) | Tuyệt vời (chảy) | Tốt; hố trong dịch vụ ấm / ứ đọng |
| Kháng axit HF | Xuất sắc | Xuất sắc | Không phù hợp |
| từ tính | Đúng | Đúng | KHÔNG |
| Sử dụng đường ống điển hình | Nước biển, HF, xút | Trục, ốc vít có độ bền-cao | Dịch vụ ăn mòn chung |
Nếu bạn cần hóa chất Monel 400 nhưng có độ bền cao hơn thì K-500 chính là câu trả lời. Nếu bạn cần khả năng chống nước biển trong điều kiện ứ đọng ấm áp thì cả loại Monel đều không phù hợp - đó là nơi thuộc về super duplex 2507 hoặc Inconel 625.
Những điều cần kiểm tra khi bạn nhận được ống
Trước khi phát hành thanh toán, hãy xác minh đơn đặt hàng:
MTR (EN 10204 3.1)- xác nhận số nhiệt khớp với khuôn tô ống và kiểm tra tỷ lệ phần trăm Ni/Cu so với bảng trên.
PMI- nhận dạng vật liệu dương tính trên mẫu của lô xác nhận số dư đồng niken-.
Kích thước- OD, dung sai độ dày thành và chiều dài trên B165 / B725.
Bề mặt- không có vết xước sâu, rỗ hoặc vết ăn mòn; kết thúc được bảo vệ đúng cách.
Hồ sơ kiểm tra áp suất và độ cứng- khi được chỉ định trên PO.
Câu hỏi thường gặp
Hỏi: Về giá ống hợp kim 400 mỗi kg?
Trả lời: Giá dao động từ $25 đến $40 mỗi kg, thay đổi tùy thuộc vào kích thước, độ dày thành, nhà cung cấp, v.v.
Hỏi: Thời gian giao hàng của bạn mất bao lâu?
A: Thời gian giao hàng trong vòng 5-21 ngày
Hỏi: Có dịch vụ mẫu không?
A: Các mẫu được cung cấp miễn phí
Hỏi: Số lượng đặt hàng tối thiểu là bao nhiêu?
A: Không có số lượng đặt hàng tối thiểu
Hỏi: Làm thế nào để đóng gói sản phẩm?
Trả lời: Lớp bên trong có lớp ngoài bằng giấy chống thấm và được cố định bằng pallet gỗ khử trùng.
Hỏi: Các nước xuất khẩu
A: Brazil, Nam Phi, Indonesia, Ấn Độ, Singapore, Malaysia, Iran, Nga, UAE, Chile, Lào, v.v.
Chú phổ biến: Đặc tính ống Monel 400, thông số kỹ thuật ống Monel 400 ASTM B165, ống UNS N04400, ống liền mạch Monel 400
