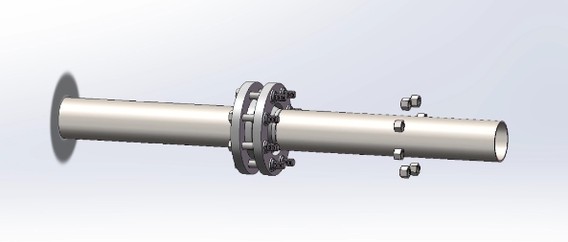

Kết nối mặt bích là gì?
Kết nối mặt bích là phương pháp được sử dụng để kết nối hai đường ống, phụ kiện đường ống hoặc thiết bị bằng cách cố định chúng vào mặt bích. Các mặt bích này sau đó được nối với nhau bằng bu lông, với một miếng đệm được đặt giữa chúng để đảm bảo kết nối an toàn và không bị rò rỉ. Một số phụ kiện và thiết bị được gắn sẵn mặt bích riêng, giúp quá trình này trở nên đơn giản. Chúng tôi không chỉ cung cấpống, ống, tấm, tấm, thanh tròn, nhưng cũngcuộn ống chế tạodịch vụ.
Các loại kết nối mặt bích
1. Các loại kết nối mặt bích: Mặt bích có ren (Kết nối dây)
- Mô tả:Ống được vặn vào mặt bích.
- Cách sử dụng: Thích hợp cho các ứng dụng áp suất thấp và đường kính nhỏ.
- Ưu điểm: Dễ dàng lắp đặt và tháo lắp mà không cần hàn.
2. Các loại kết nối mặt bích: Mặt bích hàn
- Mô tả: Ống được hàn vào mặt bích, mang lại kết nối chắc chắn hơn.
- Cách sử dụng: Dùng cho các ứng dụng có áp suất cao và đường kính lớn.
- Ưu điểm: Cung cấp kết nối an toàn và chắc chắn có khả năng chịu được áp lực cao.
Miếng đệm mặt bích (Miếng đệm)
Vật liệu của miếng đệm đặt giữa các mặt bích phụ thuộc vào áp suất và chất lỏng được vận chuyển:
- Áp suất thấp: Tấm amiăng thường được sử dụng.
- Áp suất cao: Tấm amiăng hoặc tấm kim loại áp suất cao được sử dụng.
Ứng dụng công nghiệp
Kết nối mặt bích được sử dụng rộng rãi trong các hệ thống đường ống công nghiệp do độ tin cậy và dễ bảo trì. Chúng đặc biệt phổ biến ở những môi trường có đường kính ống lớn và áp suất cao, chẳng hạn như:
- Phòng nồi hơi:Ống mặt bíchvà thiết bị phổ biến do hệ thống hơi nước áp suất cao.
- Địa điểm sản xuất: Kết nối mặt bích có mặt khắp nơi trong môi trường công nghiệp, đảm bảo kết nối an toàn và có thể bảo trì trong các hệ thống đường ống phức tạp.
Hệ thống tiêu chuẩn mặt bích quốc tế
Có hai hệ thống quốc tế chính về tiêu chuẩn mặt bích ống:
- Hệ thống Châu Âu: Được đại diện bởi tiêu chuẩn DIN của Đức, cũng bao gồm các tiêu chuẩn của Liên Xô cũ.
- Hệ thống Mỹ: Được đại diện bởi tiêu chuẩn ANSI/ASME của Mỹ.
- Tiêu chuẩn quốc tế: ASME B16.5 (Tiêu chuẩn Mỹ), BS4504 (Tiêu chuẩn Anh), DIN (Tiêu chuẩn Đức), JIS (Tiêu chuẩn Nhật Bản).
Các loại mặt bích
1. Mặt bích hàn phẳng: Được sử dụng cho các ứng dụng áp suất thấp thông thường, dễ lắp đặt và tháo gỡ.
2. Mặt bích cổ: Cung cấp cốt thép và được sử dụng trong các hệ thống áp suất cao.
3. Mặt bích hàn đối đầu: Mang lại kết nối liền mạch và chắc chắn, thích hợp cho các ứng dụng áp suất cao.
4. Mặt bích khớp vòng: Cung cấp kết nối chống rò rỉ, thường được sử dụng trong môi trường áp suất cao và nhiệt độ cao.
5. Mặt bích hàn ổ cắm: Được sử dụng cho các đường ống áp suất cao có đường kính nhỏ, mang lại lỗ khoan trơn tru.
6. Mặt bích mù: Được sử dụng để đóng các đầu của hệ thống đường ống, mang lại sự bịt kín an toàn.
