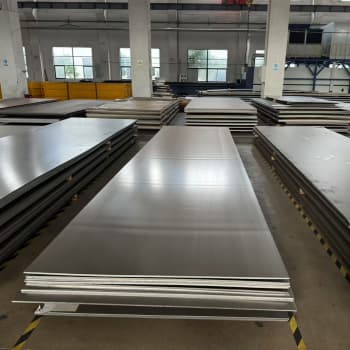

20 mmTấm Monel K500báo giá cao hơn khoảng 15–20% so với cùng độ dày của Monel 400. Những người mua từ chối khoản phí bảo hiểm đó cho rằng họ mua được "khả năng chống ăn mòn tốt hơn". Nó không. Về cơ bản, hai hợp kim này có chung thành phần hóa học đồng niken- và trong mọi môi trường quan trọng là - nước biển, HF, axit không-oxy hóa, kiềm -, hành vi ăn mòn của chúng đủ gần để bảng ăn mòn không thể phân biệt chúng. Những gì phí bảo hiểm thực sự mang lại là độ bền: gấp khoảng ba lần cường độ chảy và khoảng gấp đôi độ bền kéo khi tấm đã được làm cứng{10}}theo độ tuổi thích hợp.
Việc làm rõ duy nhất đó sẽ mở ra mọi thứ khác mà bạn cần biết về tấm Monel K500 với tư cách là một sản phẩm: nhôm và titan bổ sung về mặt vật lý có tác dụng gì bên trong kim loại, tại sao cùng một tấm lại có hai mức độ bền rất khác nhau, mà tiêu chuẩn ASTM thực sự bao phủ tấm (hầu hết các trang đều hiểu sai) và một hiện tượng bề mặt - lớp da từ tính mỏng có thể xuất hiện sau quá trình lão hóa - khiến người mua các thành phần không-từ tính hoàn toàn mất cảnh giác.
Chúng tôi cung cấp Monel K500 dưới nhiều hình thức đa dạng, bao gồm:
- Thanh
- Dây điện
- Tờ giấy
- Đĩa
- rèn
- Phụ kiện đường ống
- Mặt bích
- Ống liền mạch & hàn
- Ống liền mạch & Ống hàn
- Que hàn
Hai điều kiện, một sản phẩm - bẫy đọc mà mọi trang SERP đều rơi vào
Tấm Monel K500được chỉ định và cung cấp trong hai điều kiện:ủVàủ + già(tình trạng-cứng lại do tuổi tác). Chúng là cùng một sản phẩm, cùng số UNS, cùng thành phần hóa học - và các tính chất cơ học của chúng khác nhau gấp đôi.
Đây là cái bẫy. Hầu hết các trang bảng dữ liệu - bao gồm cả trích dẫn - thẻ dữ liệu châu Âu xếp hạng caoNăng suất tối thiểu 690 MPa và độ bền kéo tối thiểu 965 MPanhư thể chúng là thuộc tính chung của K500. Đó là nhữngđiều kiện-tuổi tối thiểu. Tấm K500 được ủ chiếm khoảng một nửa số đó. Nếu tính toán thiết kế của bạn giả định năng suất 690 MPa nhưng nhà máy giao tấm đã được ủ vì PO của bạn không nêu rõ điều kiện, thì hệ số an toàn của bạn chỉ giảm một nửa trên giấy.
Đây không phải là một sự phân biệt học thuật. Điều kiện là trường PO chứ không phải chú thích cuối trang của biểu dữ liệu.
Bảng 1 - Thành phần hóa học, Monel K500 (ASTM B868 / B865, UNS N05500)
|
Yếu tố |
Nội dung (%) |
Vai trò trong hợp kim |
|
Ni + Có |
63,0 phút |
Ma trận chống ăn mòn-(cùng họ với Monel 400) |
|
Củ |
27.0–33.0 |
Giảm-khả năng kháng axit; nhân vật "Monel" |
|
Al |
2.30–3.15 |
′ trước đây là - phần tử sức mạnh |
|
Ti |
0.35–0.85 |
′ đồng-cựu, tinh chế kết tủa |
|
Fe |
tối đa 2,0 |
Dư |
|
Mn |
tối đa 1,5 |
Khử oxy |
|
C |
tối đa 0,25 |
- |
|
Sĩ |
tối đa 0,50 |
- |
|
S |
tối đa 0,010 |
- |
|
Tỉ trọng |
8,44 g/cm³ |
Toán trọng lượng cho đĩa (một số trang trích dẫn 8,05–8.5 - sử dụng 8,44) |
|
W.Nr. |
2.4375 |
NiCu30Al |
Nhôm và titan thực sự làm gì
Trong điều kiện ủ, Al và Ti hòa tan trong ma trận đồng niken{0}}. Lão hóa - giữ ở mức xấp xỉ593 độ trong 16 giờtiếp theo là làm mát có kiểm soát - đẩy chúng ra khỏi dung dịch dưới dạng phân tán dày đặc của vi mô-′ (Ni₃(Al,Ti))kết tủa. Các hạt kết tủa liên kết với nền, có nghĩa là các sai lệch không thể đơn giản trượt qua chúng; họ phải cắt ngang hoặc đi vòng quanh. Đó là toàn bộ cơ chế giúp mang lại sức mạnh gần gấp ba lần và đó là lý do tại sao không có lượng công việc nguội nào trong Monel 400 có thể tái tạo được các con số của K500.
Chuỗi, trong một dòng:Al + Ti trong dung dịch → 593 độ / 16 h tuổi → phân tán ′ kết hợp → năng suất ~345 → ~690 MPa.
Hai hậu quả thực tế xuất phát từ cùng một cơ chế.
Đầu tiên, tình trạng lão hóa không phải là không có sự cân bằng-: lão hóa cũng làm tăng độ cứng lên dải ~28–35 HRC, đó chính xác là lý do tại sao-các thông số kỹ thuật sử dụng giới hạn độ cứng K500 (NACE MR0175 liệt kê hợp kim có giới hạn 35 HRC cho dịch vụ xác định).
Thứ hai, việc hàn một tấm đã cũ sẽ-hòa tan cục bộ ′ ở vùng bị ảnh hưởng-nhiệt trừ khi quá trình chế tạo được-lão hóa lại sau đó -, đó là lý do tại sao các chế tạo K500 được hàn thường bị ứng suất-giảm bớt và-già đi, và tại sao các mối hàn trong hợp kim này lại sử dụng chất độn ERNiCu-7 (FM 60) thay vì có vẻ ngoài "mạnh mẽ hơn" dây niken-crom.
Tấm bìa tiêu chuẩn ASTM nào? Hầu hết các trang đều mắc lỗi này
Đây là nơi SERP cho từ khóa này lặng lẽ làm người đọc thất vọng. Top 10 trang hiện tại, bao gồm cả những trang chi tiết khác, bản đồ Monel K500tấm và tấm theo tiêu chuẩn ASTM B865. Điều đó không đúng.B865 là tiêu chuẩn thanh và que.Tiêu chuẩn tấm/tờ/dải cho UNS N05500 làtiêu chuẩn B868.
Bảng 2 - Biểu mẫu đúng-thành-ánh xạ chuẩn, Monel K500
|
Hình thức sản phẩm |
Đúng tiêu chuẩn |
Những trang SERP thực sự trích dẫn |
|
Thanh và que |
tiêu chuẩn B865 |
✅ chính xác ở mọi nơi |
|
Tấm, tấm, dải |
tiêu chuẩn B868 |
❌ thường xuyên bị gắn nhãn sai là B865 |
|
rèn |
ASTM B865 / DIN 17754 |
hỗn hợp |
|
Dây hàn |
ERNiCu-7 (FM 60) |
Chính xác |
|
Điện cực hàn |
ENiCu-7 (FM 190) |
Chính xác |
Tại sao điều này lại quan trọng đối với một dự án trực tiếp? Bởi vì chứng chỉ EN 10204 3.1 trích dẫn tiêu chuẩn mà vật liệu được tạo ra. Nếu PO của bạn nói "đĩa theo tiêu chuẩn ASTM B865", thì nhà máy có thẩm quyền sẽ từ chối điều đó hoặc bạn kết thúc bằng một cuộc thảo luận sai lệch khi xem xét tài liệu - về lỗi đánh máy bắt nguồn từ trang bảng dữ liệu của nhà cung cấp.
Thông số kỹ thuật yêu cầu gì - cả hai điều kiện, song song
Bảng 3 - Yêu cầu cơ học theo điều kiện, Monel K500 (các hàng có tuổi trên mỗi giá trị lớp B865/B868)
|
Tài sản |
Ủ (sàn thông số kỹ thuật điển hình) |
Tuổi (thông số kỹ thuật tối thiểu) |
Đọc mua sắm |
|
Độ bền kéo |
~620 MPa |
965 MPa phút |
Người mua khoảng cách 2× phải nêu rõ trên PO |
|
Lợi nhuận bù đắp 0,2% |
~345 MPa |
690 MPa phút |
So sánh 3×-so với-400 là số có điều kiện cũ |
|
Độ giãn dài |
~25% |
20% phút |
Tấm cũ vẫn có thể sử dụng được nhưng khó tạo hình hơn |
|
độ cứng |
~150–200 HB |
28–35 HRC |
Giới hạn dịch vụ chua: 35 HRC |
Nếu ứng dụng của bạn cần sức mạnh, hãy viết điều kiện vào PO - "Tấm Monel K500, ASTM B868, dung dịch đã được ủ và lão hóa, 593 độ / 16 h" - và xác minh chứng chỉ nêu rõ tình trạng tương tự mà các thuộc tính đã được kiểm tra. Nếu nó không cần độ bền, hãy đặt hàng ủ và gia công với giá rẻ hơn.
Phim bề mặt từ tính không ai cảnh báo bạn về
Monel K500 về danh nghĩa là không có-từ tính và người mua các bộ phận dụng cụ cũng như-công cụ không có từ tính sẽ chỉ định nó vì lý do chính xác đó. Sau đó, tấm này trở lại sau quá trình lão hóa và các bề mặt được gia công sẽ kiểm tra từ tính yếu. Cái đĩa không sai.
Trong quá trình lão hóa trong lò nung không khí, nhôm và đồng oxy hóa có chọn lọc ở bề mặt tự do, để lại một lớp mỏng,{0}}giàu niken - và kim loại giàu niken-có tính sắt từ. Hiệu quả là bề ngoài: nó nằm trên các bề mặt được gia công hoặc ngâm và không mở rộng ra toàn bộ. Tẩy hoặc hoàn thiện sáng sẽ loại bỏ nó.
Nơi duy nhất nó gây ra rắc rối thực sự là dây mảnh và dải mỏng, nơi thể tích bề mặt-đến-lớn - nhưng vì người mua tấm K500 thường có các bộ phận được gia công từ tấm cho nhiệm vụ thiết bị nên nó nằm trong danh sách kiểm tra-đến của bạn chứ không phải trong chú thích cuối trang mà bạn phát hiện ra sau khi gaussmeter của khách hàng thực hiện.
Nơi mà tấm kiếm được - và nơi không
Bảng 4 - Nhiệm vụ-kết luận về ban nhạc, tấm Monel K500
|
Ban nhạc nhiệm vụ |
Phán quyết |
Lý luận |
|
Các bộ phận van và bơm nước biển tốc độ cao-được gia công từ tấm |
K500 là điểm |
Khả năng chống ăn mòn cấp 400 + 3× mang lại=các bộ phận nhỏ hơn, cứng hơn |
|
Các bộ phận của thiết bị không có từ tính |
Có, kèm theo ghi chú |
Số lượng lớn không có-từ tính; chờ đợi và loại bỏ lớp màng-lão hóa trên bề mặt |
|
Dịch vụ HF, nhiệt độ môi trường xung quanh vừa phải |
Phán quyết tương tự của gia đình là 400 |
Hóa học ma trận giống hệt nhau; sức mạnh là sự nâng cấp duy nhất |
|
Dịch vụ chua (H₂S ướt) |
có điều kiện |
NACE MR0175-được liệt kê với giới hạn 35 HRC - tình trạng cũ nằm ngay trên dây chuyền |
|
Axit oxy hóa (nitric, cromic) |
Cả K500 lẫn 400 đều không |
Không có màng thụ động crom - hoàn toàn sai loại hợp kim |
|
Nơi sức mạnh không còn quan trọng |
Mua Monel 400 |
Phí bảo hiểm mua sức mạnh và không có gì khác |
Một lưu ý trên thị trường: đối với các bộ phận-máy bơm nước làm mát và phun nước biển được gia công từ tấm xung quanh cụm Ras Laffan của Qatar, các thông số kỹ thuật của chủ sở hữu thường xuyên chỉ ra K500 ở tình trạng cũ đối với các cánh quạt và ống bọc trục, đồng thời thường xuyên từ chối các đề nghị về tình trạng-đã ủ khi xem xét - sức mạnh là toàn bộ lý do khiến loại này được chọn.
Giá: tấm niken phổ biến duy nhất mà đồng quan trọng như niken
Monel K500là ~63–67% niken và ~27–33% đồng. Điều đó làm cho hóa đơn-kim loại thô của nó trở thành mộthai-rổ kim loại- trích dẫn theo dõi niken LMEVàĐồng LME, với đồng chiếm khoảng 1/5 giá thành kim loại. Khi bạn so sánh các ưu đãi của tấm K500, cả hai dòng LME đều di chuyển điểm chuẩn của bạn và một báo giá đột nhiên có vẻ rẻ so với đối thủ cạnh tranh thường chỉ là giá đồng cũ hơn.
Bảng 5 - Cơ cấu giá, mâm Monel K500
|
Thành phần |
Chia sẻ trích dẫn |
Hành vi |
|
Kim loại niken (~65%) |
≈ 60–70% |
Theo dõi niken LME |
|
Kim loại đồng (~30%) |
≈ 15–20% |
Theo dõi đồng LME - hóa đơn kim loại thứ hai |
|
Xử lý nhiệt lão hóa |
≈ 5–10% |
Chỉ áp dụng cho tình trạng già |
|
Chuyển đổi (tan chảy + cuộn + ủ/dưa chua) |
THĂNG BẰNG |
- |
|
Dải điển hình, tấm FOB |
- |
thường dao động từ 30–50 USD/kg, chuyển động cùng LME Ni + Cu |
Câu hỏi thường gặp
Hỏi: Monel K500 có khả năng chống ăn mòn-tốt hơn Monel 400 không?
Không. Hóa chất chống ăn mòn-về cơ bản là cùng một nền đồng niken-. K500 bổ sung Al và Ti để tăng độ bền chứ không phải hiệu suất ăn mòn. Nếu trang của nhà cung cấp liệt kê K500 trên 400 trong bảng xếp hạng ăn mòn nước biển thì xếp hạng đó là tiếp thị chứ không phải luyện kim.
Hỏi: Tại sao tấm K500 của tôi lại có từ tính nhẹ sau khi xử lý nhiệt?
Quá trình lão hóa trong không khí sẽ oxy hóa chọn lọc Al và Cu trên bề mặt, để lại một lớp màng mỏng giàu niken{0}}có tính sắt từ. Phần lớn vẫn không có-từ tính. Tẩy hoặc gia công bề mặt sẽ loại bỏ màng; đó chỉ là hiệu ứng bề mặt, không có nhiều khiếm khuyết.
Hỏi: Tôi có thể hàn tấm Monel K500 được không?
Có, với chất độn ERNiCu-7 (FM 60) hoặc điện cực ENiCu-7 (FM 190) - nhưng có kế hoạch xử lý nhiệt sau hàn. Hàn lại-hòa tan cục bộ trong HAZ, do đó, các kết cấu hàn cần độ bền lâu dài sẽ được giảm bớt ứng suất-và lão hóa lại sau khi hàn. Đừng thay thế chất độn niken-crom với giả định rằng "dây mạnh hơn sẽ cố định được nó".
Hỏi: Tôi nên đặt hàng - được ủ hoặc ủ với điều kiện nào?
Quyết định nó từ tính toán thiết kế, không phải từ bảng dữ liệu. So sánh năng suất 3×-nổi tiếng là số điều kiện-có tuổi (~690 MPa phút so với ~345 đã ủ). Nếu PO không nêu rõ điều kiện, nhà máy đã ủ và hệ số an toàn của bạn giảm một nửa trên giấy.
Hỏi: Tiêu chuẩn ASTM nào áp dụng cho tấm K500?
ASTM B868 cho tấm, lá và dải; ASTM B865 cho thanh và que. Một số trang-xếp hạng hàng đầu ánh xạ tới B865 - rằng ánh xạ đó sai và nó sẽ hiển thị dưới dạng sự khác biệt trong đánh giá tài liệu-nếu nó di chuyển vào PO của bạn.
CTA
Nhu cầuTấm Monel K500được ủ ở điều kiện chính xác - để có thể gia công được hoặc đạt đến hàng 690 MPa?
Gửi phạm vi độ dày và tình trạng của bạn tớimarket@htpipe.comvới điều kiện PO đã nêu và chúng tôi sẽ xác nhận hàng thông số kỹ thuật, tham số lão hóa trên chứng chỉ và mức giá theo dõi trung thực cả hai dòng LME. Nếu Monel 400 thực hiện được công việc này, chúng tôi cũng sẽ cho bạn biết điều đó.
